臥軸圓臺平面磨床

73系列高精度臥軸圓臺平面磨床

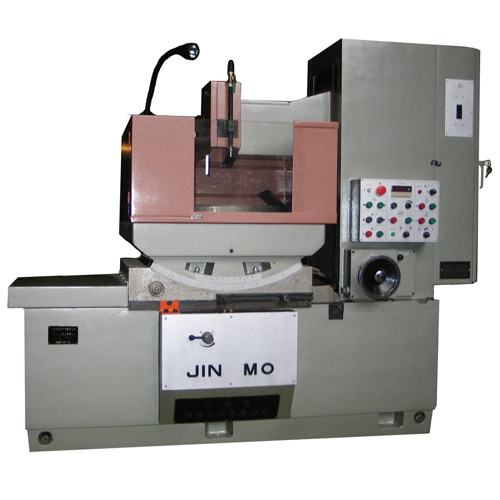

MG7363型高精度臥軸圓臺平面磨床

MG7363型高精度臥軸圓臺平面磨床主要適用于磨削加工盤形刀具、摩擦片、鋸片、閥門活塞環等環形工件，可廣泛應用于工具廠、軸承廠和閥門及一般機械制造廠進行精密零件的磨削加工。
總體結構采用工作臺拖板往復移動，同時工作臺旋轉，加工效率高于矩臺平面磨床幾倍。工作臺移動速度采用液壓無級調速，旋轉驅動采用交流電機變頻調速， 且工作臺可繞水平軸傾斜±5°，能滿足凹凸零件的磨削。工作臺圓導軌采用超高精度軸承，接觸剛性好。磨頭主軸采用靜動壓（靜壓）軸承支承結構，并配置帶風冷裝置的供油系統，由裝入式電機直接驅動，溫升低、旋轉精度高，并配有快速升降裝置。

MG7363主要規格參數
工作臺直徑	Φ630mm
磨削范圍(直徑×高)	Φ630mm×280mm
拖板縱向移動速度(液壓無級)	0.05～2m/min
工作臺最大傾斜角度	±5°
工作臺轉數(無級)	0～100r/min
主軸轉速(低速/高速)	1450r/min
磨頭垂直進給量(手輪每格)	0.001 mm
磨頭垂直自動進給量	0.001、0.002、
(液壓六級)	0.004、0.006、
(特殊配置)	0.008、0.010mm
磨頭快速升降速度	70mm/min
砂輪尺寸(外徑×寬×內徑)	Φ400×40×Φ127mm
磨頭電機功率(低速/高速)	7.5KW
主機外形尺寸(長×寬×高)	2300×1360×1880mm
主機包裝尺寸(長×寬×高)	2560×1630×2240mm
機床凈重/毛重(約)	4000kg/4500kg
試件粗糙度	Ra≤0.1μm
試件平面度	1000:0.005mm
